1.HDPE土工膜是以(中)高密度聚乙烯树脂为原料生产的一种防水阻隔型材料。（密度为0.94g/cm3或以上的土工膜）。

HDPE土工膜全称“高密度聚乙烯膜”，具有优良的耐环境应力开裂性能，抗低温、抗老化、耐腐蚀性能，以及较大的使用温度范围(-60--+60)和较长的使用寿命 (50年)。HDPE土工膜全称“高密度聚乙烯土工膜”，具有优良的耐环境应力开裂性能，抗低温、抗老化、耐腐蚀性能，以及较大的使用温度范围(-60--+60)和较长的使用寿命50年，广泛使用在生活垃圾填埋场防渗，固废填埋防渗，污水处理厂防渗，人工湖防渗，尾矿处理等防渗工程。产品介绍

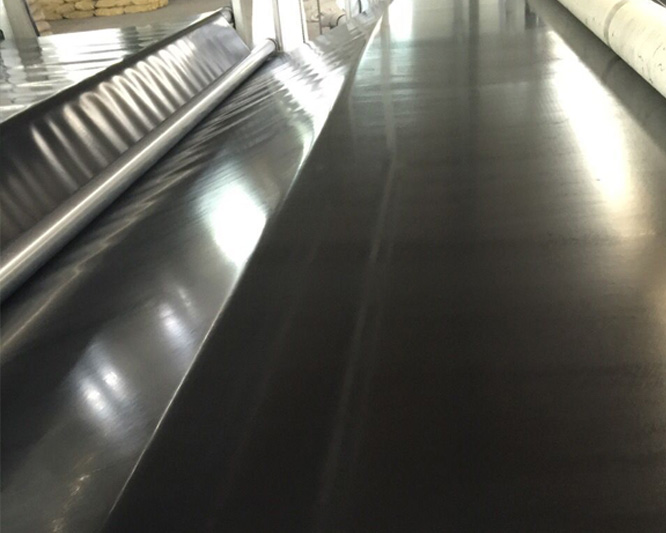

HDPE复合HDPE膜也被称为高密度聚乙烯膜、HDPE土工膜、HDPE防渗膜，HDPE膜是由HDPE构成的塑料卷材，其HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃 （四氯化碳）。
2.应用：1 范围　本标准规定了聚乙烯土工膜的分类和命名，技术要求，实验方法，检验规范，标志、包装、运输和储存
本标准适用于以聚乙烯树脂，乙烯共聚物为原料添加各类添加剂所生产的聚乙烯土工膜

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所以标准都会被修订，适用本标准的各方应探讨适用下列标准量新版本的可能性。
GB-T1037---1988 塑料薄膜和片材透水蒸汽性试验方法杯式法
GB-T1040---1992 塑料拉伸性能试验方法，东方工程 一五、一五三四七七、九七八 任总 然提供
GB-T1842---1980 聚乙烯环境应力开裂试验方法
GB-T2918---1998 塑料试样状态调节和试验的标准环境
GB/T5470---1985 塑料冲击脆化温度试验方法
GB-T6672---1986 塑料薄膜和薄片厚度的确定机械测量法
GB-T6673---1986 塑料薄膜与片材长度和宽度的规定
GB-T9352---1988 热塑性塑料压塑试样的制备
GB/T17643-2011 土工合成材料 聚乙烯土工3.物理性能：
    1.极好的抗化学性能（耐腐蚀）；
    2.突出的耐应力开裂能力（耐环境应力开裂）；
    3.最低的渗透性；
    4.极好的抗紫外线性能；
    5.稳定的耐低温脆化性能；
4.性能特点：
1、HDPE土工膜是一种柔性防水材料，具有很高的防渗系数（1×10-17 cm/s）；
2、HDPE土工膜具有良好的耐热性和耐寒性，其使用环境温度为高温110℃、低温-70℃；
3、HDPE土工膜具有很好的化学稳定性能，能抗强酸、碱、油的腐蚀是好的防腐材料；
4、HDPE土工膜具有很高的抗张力强度，使它具有很高的抗拉强度能满足高标准工程项目需要；
5、HDPE土工膜具有很强的耐候性，有很强的抗老化性能，能长时间裸露使用而保持原来的性能；
6、HDPE土工膜的整体性能，HDPE土工膜有很强的抗拉强度与断裂伸长率，使HDPE土工膜能够在各种不同的恶劣地质与气候条件下使用。适应地质不均匀沉降应变力强 ！
7、HDPE土工膜采用优质原生塑料与碳黑粒子不含任何防腐剂，HDPE已被我国用来取代PVC作为食品包装袋和保鲜膜原料。
1、复合土工膜性能
复合土工膜（复合防渗膜）分为一布一膜和两布一膜，宽幅4-6m，重量为200—1500g/平方米，抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。能满足水利、市政、建筑、交通，地铁、隧道、工程建设中的防渗，隔离，补强，防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理，以及废料场的防污处理。
2.复合土工膜施工    复合土工膜是在薄膜的一侧或两侧贴上土工布，形成复合土工膜。其形式有一布一膜、二布一膜、两膜一布等。    土工布施工中，首先要用料径较小的砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体部分呈波纹状，最后在所铺的土工膜上用细砂或粘土铺一层10cm左右过度层。砌上20-30cm块石（或砼预制块）作防冲保护层。施工时，应尽力避免石块直接砸在土工膜上，最好是边铺膜边进行保护层的施工。复合土工膜与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部位要涂刷乳化沥青（厚2mm）粘接，以防该处发生渗漏。作为土工膜的保护层，使保护防渗层不受损坏。为减少紫外线照射，增加抗老化性能，最好采用埋入法铺设。复合土工膜的接缝处理是一个关键工序，直接影响防渗效果。一般接缝方式有：①搭接：搭接宽度宜大于15cm；②热焊：宜于稍厚的土工膜基材，焊缝搭接宽度不小于5CM.(不推荐胶接,长时间水浸泡易开胶,防渗效果差.)
根据多年实践证明，土工膜厚度不小于0.25mm，太薄可能产生气孔，且易在施工中受损而降低防渗效果。土工膜施工中，特别要注意做到铺设不宜过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检验和回填等五道质量关。

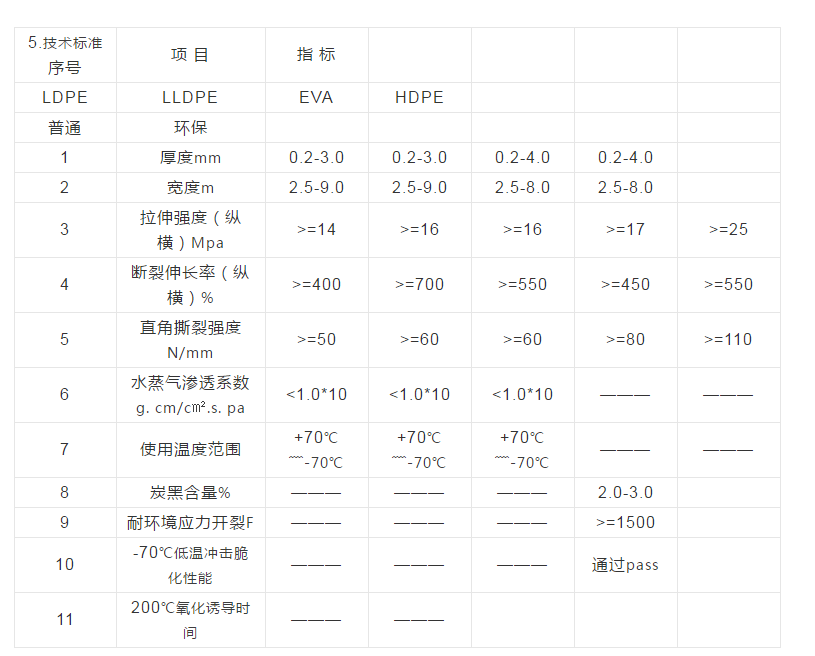

HDPE土工膜国家技术标准

6.施工方法：土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
1、 应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序；

2、 相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上；
3、纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上；
4、先边坡后场底；
5、边坡铺设时，展膜方向应基本平行于最大坡度线。
7气候要求
1. 气温一般应在五摄氏度以上，低温时土工膜应紧张些，高温时土工膜应放松些。
2. 风力在四级以下。
3. 气温过低时，4级以上大风及雨雪天气一般不应施工。
4. 大风天气，风力影响土工膜施工时，待焊的HDPE土工膜应用砂袋压牢。
8特性功能
1、不含化学添加剂，也不经热处理，是环保型的建筑材料。
         2.具有良好的力学性能，透水性好，并能抗腐蚀，抗老化。
         3.具有很强的抗埋、耐腐性能结构蓬松，具有很好的排水性能。
         4.有很好的摩擦系数与抗拉强度，具有土工加筋性能。
         5.具有隔离、反滤、排水、保护、稳固、加强等功能。
         6.能适应凹凸不平的基层，能抵抗施工外力破坏，蠕变小。
         7.整体连续性好、重量轻、施工方便。
         8.为透水材料，所以具有很好的反滤隔离功能， 抗穿刺能力强，所以具有很好的保护性能。
     9.优质特性：1、施工简便：只要将池子挖好并做相应整平处理，不需要打混凝土垫层；
2、施工快速：不存在结构性混凝土需的凝固期；
3、耐基础变形：由于HDPE土工膜具有良好的断裂延伸率，能抵抗基础沉降或基础变形；
4、效果好：这是HDPE土工膜的最大特点；
5、使后恢复：这是HDPE土工膜最大的特点，在使用后，只要将其收起，对池体进行回填，就可恢复原状。
10.HDPE施工流程：
一、工序流程
●基础开挖
●做湖底砂浆保护层（H20-30mm）
●削坡、密实与平整
●复合土工膜与垂直挡水墙粘贴
●基面平整、清除、工序交接
●水下水管口的密封止水
●复合土工膜铺设与焊接
●工序交接
●焊接与修补质量验收
●竣工验收
二、工程概况
1、最高设计水位：0.6m左右。
2、防水施工总面积约800㎡。
3、陶粒砖砌筑挡水墙。
4、水下设有崩坑。
三、主要防水材料
1、复合土工膜卷材，规格为：50*4m；150g/㎡/0.5mm/150g/㎡。
2、GB橡胶止水条。
四、基础条件
1、基础造形和开挖后，须进行削坡，平整碾压或夯实处理。扰动土质的置换与回填，应分层洒水碾压或夯实，每层厚度≯400mm。壹吧柒，陆五、五七，三六东方八六。
2、清除基础表面裸露的具有刺破隐患的物质，如砖、石、瓦块；玻璃和金属碎屑；树枝、植物根茎等。 清理场内有障碍物，提供必须的铺设施工条件。
3、周边挡水墙、泵坑、桥梁基础，以及水下管口的安装和预留等工作，必须在复合土工膜施工前结束。
五、焊接与铺设技术
1、焊接技术
①焊道搭接宽度：80~100mm；平面和垂直面的自然褶皱分别为：5%~8%；预留伸缩量：3%~5%；边角料剩余量：2%~5%。
②热熔焊接工作温度280~300℃；行进速度2~3m/min；焊接形式为双焊道。
③破损部位修复方法，裁剪规格相同的材料，热熔粘补，聚乙烯胶密封。
④焊道处无仿布的连接，采用机械缝合。
⑤水下管口的密封止水，采用GB橡胶止水条密封，金属包扎并防腐处理。
2、铺设技术
①复合土工膜铺设和展开方向，由E向W或由W向E进行，每幅铺设长度中，包括两侧挡水墙高度一次完成。
②铺设顺序，自渠道轴线向S、N两侧推进。
③施工工序，先做湖底复合土工膜的砂浆保护层（20-30mm），再做与垂直挡水墙的粘贴。
④复合土工膜与挡水墙的粘贴工艺。将粘接剂涂刷在复合土工膜与挡墙的粘贴面上，干燥静置时间约5分钟，然后进行粘贴、挤压、佛平。粘接剂由沥青乳胶涂料、水泥、水拌合而成。粘贴完毕，在水位线以上钎钉锚固，并做防水、防腐处理。
六、质量验收
1、复合土工膜的材质与施工执行国家质量技术监督局发布的聚乙烯土工膜，复合土工膜国家标准。
2、施工质量验收，分为施工单位自检，承包单位抽检等内容。
3、焊接质量检验，采用“充气压力法”，破损修复用“目测法”，充气压力检测指标为0.06Mpa。
4、质量验收过程包括，工序交接程序，竣工验收等内容。
5、人工湖正常渗漏量：≤15mm/24h（含季节蒸发损失量）。
七、施工进度
1、日功效，一台机组每日按施工面积为2000~2500㎡。
2、计划工期为3日。
八、建议
1、加强复合土工膜成品的防护和管理，提高相关施工人员的防水意识，对于保证工程质量，按期投入正常运行。具有十分重要的意义。
2、建议由承包方通知并派专人监管，与防水材料相关的施工人员，发现复合土工膜破损，要及时通报防水施工人员修补。
3、复合土工膜须防止粘上油污，否则会降低粘接强度。贮存和保护《见土工膜施工方法简介》。
4、建议本工程注意如下环节：
①复合土工膜焊接为成品后，必须先做湖底砂浆保护层。
②桥梁基础防水，采用钢筋穿膜焊接法，用砂浆保护层防止电焊时所造成的质量隐患。
③复合土工膜与墙面的粘贴，须防止大面积空鼓的出现
铺设
1. 铺设HDPE土工膜前应由土建工程相应的合格验收证明文件。
         2. HDPE土工膜裁切之前，应该准确丈量其准确尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。
         3. 铺设HDPE土工膜时应力求焊缝最少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。
         4.膜与膜之间接缝的搭接宽度一般不小于10cm，通常就使焊缝排列方向平行于最大坡度，即沿坡度方向排列。
         5. 通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。
6. HDPE土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。
         7. HDPE土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。
焊接
1.热锲焊机焊接工序分为：调节压力 设定温度 设定速度 焊缝搭接检查 装膜入机 启动马达 加压焊接。
2.接缝处不得有油污、灰尘，HDPE土工膜的搭接段面不应夹有泥沙等杂物，当有杂物时必须在焊接前清理干净。
3.每天焊接开始时，必须在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并用拉力机现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。试样上需标明日期、时刻、环境温度。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。
4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。
6.相邻土工膜焊缝应尽量错缝搭接，膜块间形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。
7.焊膜时不许压出死折，铺设HDPE土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。
8.当手提焊机的温度控制所指示的焊机温度低于200℃时，要用干净的布或棉纱掸掉再焊，必要时应重新打磨，切忌用手擦试。
9.当接缝处有结露、潮湿、泥沙等影响时，处理后再进行焊接。
10.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。
11.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。
12.挤压焊接机在焊接过程中，应该经常检查枪头的滑块，磨损较严重时应及时更换滑块，以免损伤膜面。
13.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。
特殊处理
1、边坡交汇处即坝坡拐弯处：铺设和焊接均属特殊情况，要根据实际状况特殊裁剪，方能使土工膜紧贴坝坡基地，否则，会造成“悬空”或“起鼓”现象。
施工要点：在此区域内，操作人员要精心测量，把土工膜裁剪成上宽下窄的倒梯形。
2、库区的边坡与库底的交汇处，此处在设计上多有盲沟。
施工要点：先把土工膜顺着坝面铺设在距盲沟1.5米远以外处
再与库底膜相连；相邻两幅的焊接是：先焊接好后，再压往盲沟内。
3、坝管与土工膜的连接（见示意图）：先把HDPE土工膜根据渗沥液穿坝管的直径大小裁剪成喇叭状的管套，分成6-8小片，然后把管套由大到小的先后顺序套进穿坝管，再适宜地调整好管套的位置并用热风焊枪临时固定，管套不能有悬空的部位。最后把管套的大小套口焊接在HDPE土工膜和渗沥液穿坝管上，并用不锈钢箍加固。
11应用领域
1、 HDPE 土工膜适用环保、环卫：如垃圾填埋场、污水处理厂、电厂调节池、工业、医院固体废弃物等；
2、HDPE土工膜适用水利工程：如江河湖泊水库堤坝的防渗、堵漏,加固、水渠的防渗、垂直心墙、护坡等；
3、 HDPE土工膜在市政工程：地铁、建筑物地下工程、种植屋面、屋顶花园、污水管防渗；
4、 聚乙烯防渗膜适用园林：人工湖、河道、蓄水池、高尔夫球场的水塘底、护坡、绿化草坪防水防潮等；
5、 高密度聚乙烯土工膜适用石化：化工厂、炼油厂、储油罐防渗、化学反应池、沉淀池的内衬、二次衬层等；
6、 聚乙烯土工膜适用矿业：洗选池、堆浸池、堆灰场、溶解池、沉淀池、堆场、尾矿的底衬防渗等；
7、 低密度聚乙烯膜适用交通设施：公路的基础加固、涵洞的防渗；
8、 HDPE土工膜适用农业：水库、饮用水池、蓄水塘、废渣处理场，灌溉系统的防渗；
9、 HDPE土工膜适用水产养殖业：集约化,工厂化养殖池、鱼塘,虾池的内衬、海参圈护坡等；
10、HDPE土工膜适用盐业：盐场结晶池、卤池苫盖、盐膜、盐池塑苫膜。
12应用范围
垃圾填埋场、污水处理厂、电厂尾渣处理、化工厂、肥料厂、糖厂污水尾渣处理、有色冶金、硫酸池、尾矿处理、地铁、地下室、隧道、屋面衬砌等特殊环境防渗（专用）；水库、水渠、堤坝水平防渗铺设、垂直防渗铺设；海水、淡水、养殖场防渗。
